先導モデルの基礎　後編

2009.11.27 金曜日: 富士市の長期優良住宅先導モデルの家です。

国から２００万円の補助金が貰えるくらい、新基準である長期優良住宅をさらに先導して行くようなモデルの、長期優良住宅先導モデル、というわけですが、どこがどう先導的なのか、少しずつご紹介させていただこうと思っております。

というわけで昨日の続きです。

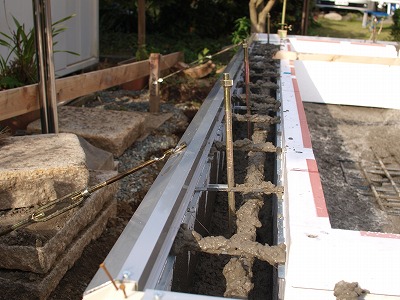

コンクリートの打設風景です。
昨日書きましたように、ベースと立ち上がりの一体打設のため、立ち上がり部からコンクリートを流し込み、ベース部分に溢れてきたのを平らにならす様に打設して行きます。

ベース部分から打つと、立ち上がり部分にコンクリートを打つ際に、ベース部分に再び溢れてきてしまうからで、この辺の加減がなかなか難しいところです。

この長期優良住宅先導モデルの基礎の設計強度は３０Ｎ/mm2（ニュートン/平方ミリ）。

通常の基礎は２１Ｎですから、基礎屋に３０Ｎと伝えた際、
「さっ、さんじゅう？　マジですか？」
と聞かれました（笑）。

ま、それくらい高強度のコンクリ-トです。
日本建築学会の100年コンクリートという基準に準じておりまして、立ち上がりの幅15cm、ベース（耐圧盤）の厚さが18cmあります。

昨日も書いたとおり、正直ややオーバースペック気味と感じなくもない…。

でも、
鉄筋コンクリートが生まれてまだ140年。
ちなみに強度が計算された集成材は100年。
きちんと計算されて作られたはずの高速道路の鉄筋コンクリートの橋脚は、ご存じの通り、たった40年とかで老朽化で莫大な予算を投じて、補修・補強がされています。

長期優良住宅は、最初200年住宅と呼ばれていました。
「ホントに２００年も持つんかい？」
と言う批判に、
【２００年】
　　↓
【超長期】
　　↓
【長期優良】
と名前を変えてしまいましたが、長持ちさせることを第一に目指す長期優良住宅のさらに、先導的なモデルなのですから、今出来る最高のことをしておく、という考え方から、この様な基礎になっているわけです。

同時に、というか、むしろ、と言いましょうか、
昨日は、狙いは別に…と書きました。

それを少々。

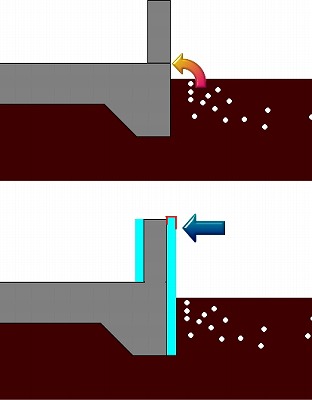

模式図ですが、ベタ基礎の断面と思って下さい。

通常の基礎の場合（上）、ベタ基礎のベース部分と、立ち上がり部分の打ち継ぎ部が出来ます。

シロアリ（模式図では白い点）は、人間の想像を遥かに超えて気合いが入っており、この部分の僅かな隙間を見つけ、時に弱い部分を噛み砕いて穴を開け、侵入してくる例があります。

だから、この打ち継ぎを無くし、物理的な侵入路を断つ、
と言うことです。

通常、仮に打ち継ぎ部から侵入しようとしても、蟻道が出来るので、花壇で隠してしまわない限り、目視で発見可能ですが、基礎断熱を施すと、蟻道が見えない。

基礎断熱の発泡系断熱材など簡単に食い破って入ってきます。

ですから、通常下記のように防蟻剤入りの断熱材で施工します。
基礎断熱工事（２）：現場監督日記　宮川監督のブログより
シロアリ防御機能を持つ断熱材：メーカーページ

で、今回使用した断熱材も、同様にホウ酸系の防蟻剤が入ると同時に、

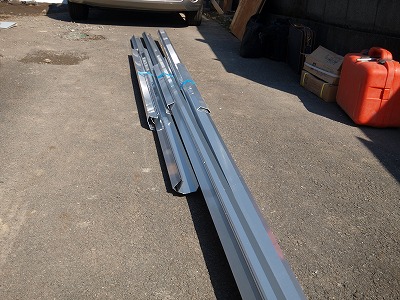

断熱型枠の外側最上部を見て下さい。

この様なアルミ製のネズミ返しならぬシロアリ返し付きです。
（先程の模式図の赤い部分）

そしてもう一つの利点。

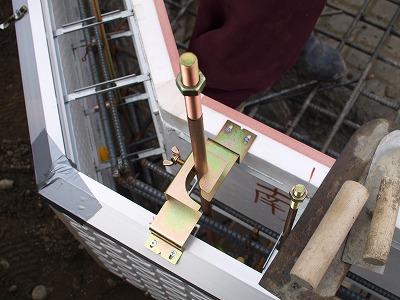

この様に柱や土台と結ぶアンカーボルトやホールダウン金物という金物などを、しっかりと固定しておいてからコンクリートを打設するため、精度も強度もしっかり取れます。

なかなか先導的な基礎だと思いません？
