電気配線

　城内です！　今回も富士宮市で建築中のびおハウスＭです。
　びおハウスＭでは、基本各階の天井工事がありません。　
ん？解り難いですね↓
　一般的な木造在来工法では↓
　建前後、電気配線をし、その後、大工にて天井下地を作り、プラスターボード等で天井を作ります。
　そうする事で、電気配線は、ほぼ隠れます。
　しかし、びおハウスＭでは↓
　建前後、大工による、天井工事がありません。
　１階でお話ししますと、２階床の剛性を取る為の構造用合板２８ｍｍがそのまま天井となります。
　ですので、電気配線工事に気を使います。　
　　
　順に説明しますと↓
　建前前
　

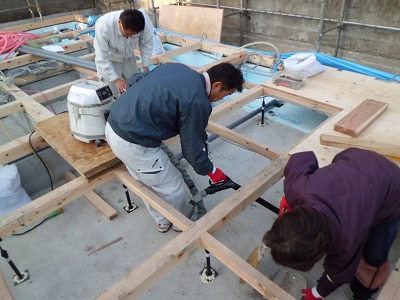

　↑土台、大引き、根太等を大工が据え、同時に電気配線を進めます！　当然この時期に、すべてのコンセント・照明の位置が決定して無いと、工事は出来ません。
　仕事の後は↓
　

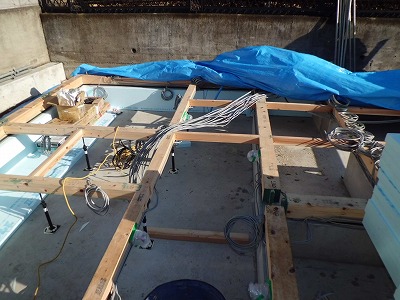

　↑みんなでお掃除です(^0^)
　で、建前２日目から電気職人が２階の電気工事に入ります。　写真ではないのですが、今度は２階の小屋裏まで一気に登り、小屋裏内で、配線します。
　つまり、２階の照明配線はほぼ建前の時点で終了します。
　そして、問題なのは、１階の照明配線です。
　上も下もスペースがありませんのでこの様に配線します↓
　

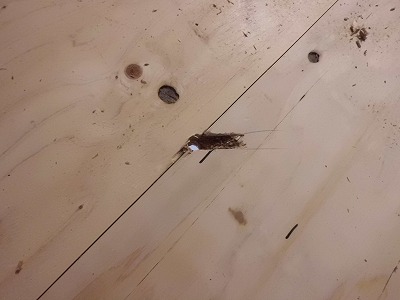

　２階床の構造用合板に１階の照明器具が付く位置に穴を開け↓
　

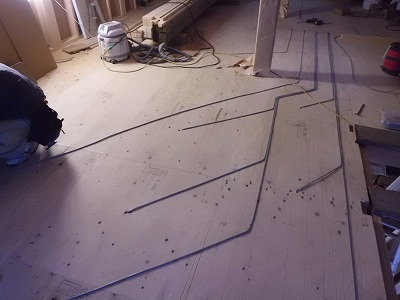

　電気配線を引き込みます。　
　その後、大工にて↓
　

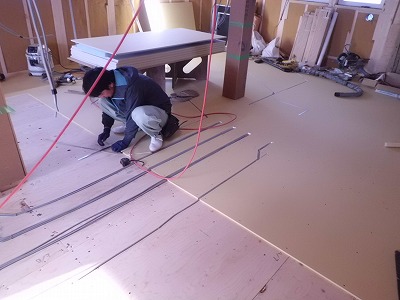

　↑の様に、配線を逃げてプラスターボードを敷き込みます。これは防音効果も考えての事です。
　アップで視ると↓
　

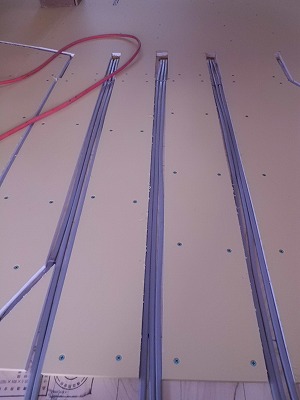

　こんな感じです。　この上に無垢の床板を施工していきます。　
　こんな事も、完成見学会では視れませんね！　
　今度の日曜１３日　実際に視れるチャンスです！
　では　又(^0^)/
