2010.11.17 水曜日: 今週末、構造見学会を開催する裾野市のお宅です。
昨日に引き続き、次世代パッシブソーラーの「そよ風」の施工風景をご紹介致します。

だいぶ出来上がってきました。

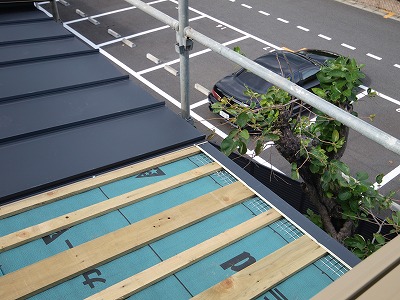

こちらは北側ですが、軒先のステンレスの金網部分から空気を採り入れ、腐りにくいガルバリウム鋼板製の屋根の裏側を、暖められながら空気は登って行きます。

ちなみに、こちらは北面で、室内には採り入れず、ただ熱気と湿気を逃がすのが目的の通気屋根ですので、下地の桧は防腐加工をしてあるため緑色です。
この北側の空気は、壁の通気層と合体し、軒の通気口から排出されます。

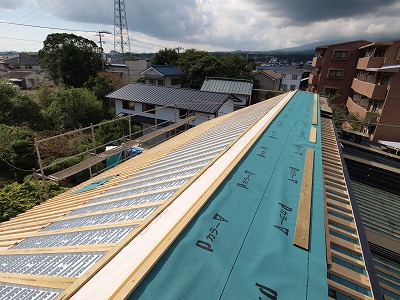

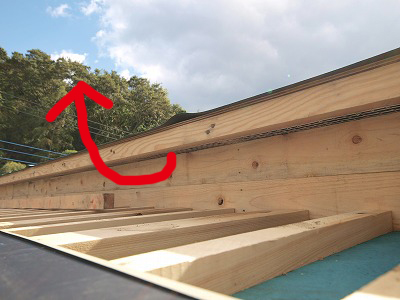

南面の暖かい空気は、冬は床下に送られますが、夏は段違いの棟から排出されます。
ここにもステンレスの金網があるのがお分かり頂けると思います。

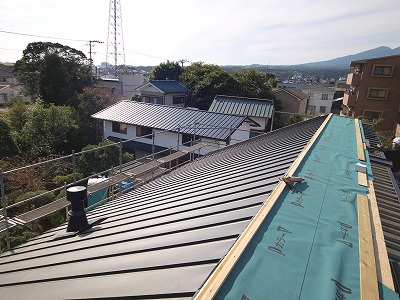

こんな感じに葺きあがってきます。

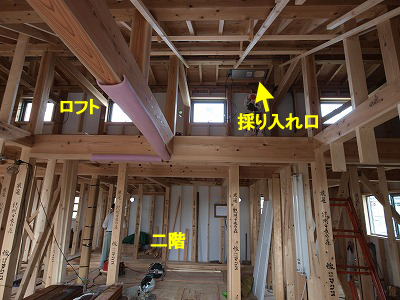

室内に採り入れる部分は、こんな具合になっております。

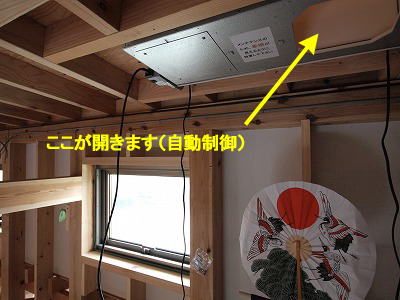

採り入れ時は、矢印のところが開いて、ここに取り付けたダクトを通して床下に暖かい（夏の夜は涼しい）空気が運ばれます。

構造見学会で見ると一目瞭然です（笑）。

長期優良住宅先導事業の家　構造見学会　2010/11/20（土）
